UCC 송신회로는 수신되는 영상신호에 원격제어 신호를 중첩하기 위한 회로로 구성되어 있습니다. 송신되는 UCC 신호는 UART, Pelco-D 등의 규격으로 구성되며 원격카메라의 PTZ 제어, 메뉴키 제어 혹은 펌웨어 업데이트 기능을 수행합니다.
PoC 는 하나의 동축케이블을 이용하여 영상신호, UCC신호 손실 없이 전원을 중첩하는 기술입니다. PoC 회로는 영상신호 및 UCC 신호 간섭을 회피하기 위한 전용 회로가 구성됐습니다.

Block Diagram

12_EX-SDI_PoC/UCC - Block diagram.jpg

Evaluation Board

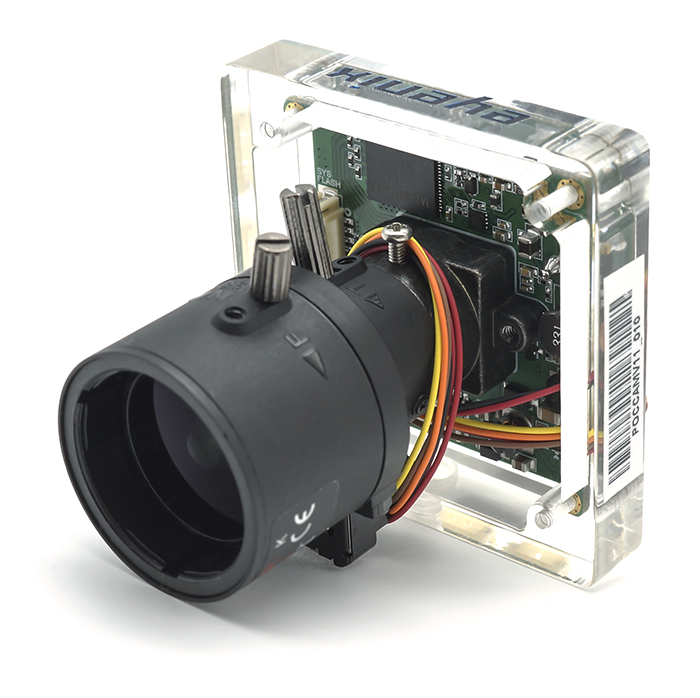

Feature

  • HD-SDI, EX-SDIV1.0, EX-SDI V2.0
  • Support PoC(48V), UCC(Pelco-D)
  • 4.2cm x 4.2cm
  • Support format table

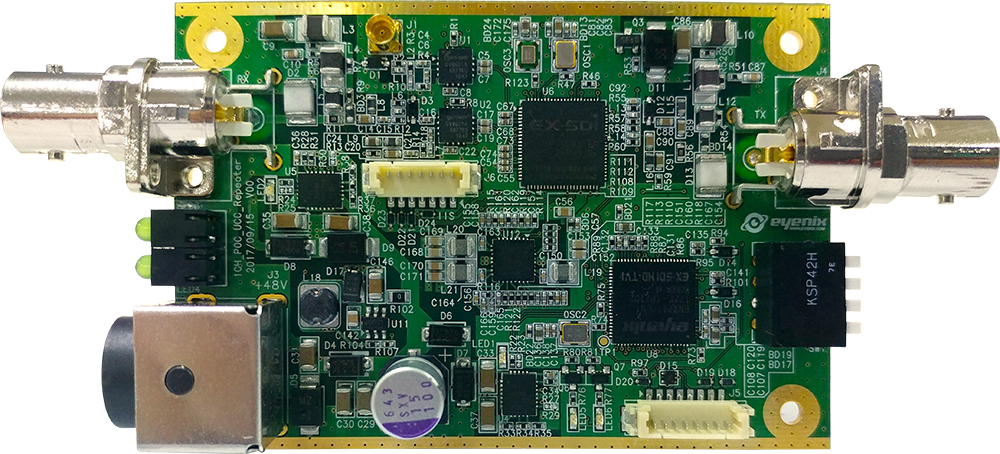

Feature

  • Support PoC(48V), UCC(Pelco-D)
  • PoC/nPoC protection
  • 8cm x 5.5cm
  • SW table
